Brownian motion

Een van de bekendste voorbeelden van botsende deeltjes in de natuur is Brownian motion. Fijn gemalen pollen in water lijken te dansen in willekeurige richting. Dit komt doordat de pollen worden geraakt door watermoleculen die in alle richtingen bewegen. Omdat de pollen veel zwaarder zijn dan watermoleculen, dus de beweging van de pollen is veel langzamer en minder “intens” dan die van de watermoleculen. Dit proces van willekeurige beweging door botsingen met kleinere deeltjes wordt Brownian motion genoemd en kunnen we simuleren op basis van ons (premature) botsingsmodel. Daarbij kunnen we ook gebruik maken van de zojuist geleerde manier van tracking van deeltjes, waarbij we een zowel het zware bolletjes als een enkel deeltje kunnen volgen.

Let op! We bestuderen hier nog geen thermische effecten, deze opdrachten zijn met name bedoeld om beter te begrijpen hoe het botsingsmodel in elkaar zit.

import numpy as np
import matplotlib.pyplot as plt
# Maken van de ParticleClass
import numpy as np
import matplotlib.pyplot as plt

# =========================
# ParticleClass definitie
# =========================

class ParticleClass:
    # Initialisatie van het deeltje
    def __init__(self, m, v, r, R, c):
        self.m = m                          # Massa van het deeltje
        self.v = np.array(v, dtype=float)   # Snelheid als vector [vx, vy]
        self.r = np.array(r, dtype=float)   # Positie als vector [x, y]
        self.R = np.array(R, dtype=float)   # Straal van het deeltje
        self.c = c                          # Kleur voor visualisatie

    # Update de positie op basis van snelheid en dt
    def update_position(self):
        self.r += self.v * dt               # Eenvoudige Euler update
        # Eventueel kan hier zwaartekracht of andere krachten toegevoegd worden

    # Detectie van botsing met box-wanden
    def boxcollision(self):
        # Botsing met verticale wanden
        if abs(self.r[0]) + self.R > Box_length:
            self.v[0] = -self.v[0]                                  # Snelheid omkeren
            self.r[0] = np.sign(self.r[0]) * (Box_length - self.R)  # Terugzetten binnen box
        # Botsing met horizontale wanden
        if abs(self.r[1]) + self.R > Box_length:
            self.v[1] = -self.v[1]
            self.r[1] = np.sign(self.r[1]) * (Box_length - self.R)

    # Eigenschap: momentum
    @property
    def momentum(self):
        return self.m * self.v

    # Eigenschap: kinetische energie
    @property
    def kin_energy(self):
        return 1/2 * self.m * np.dot(self.v, self.v)

# Randvoorwaarden en initiele condities

Box_size_0 = 10
Box_length_0 = Box_size_0/2
Box_length = Box_length_0     # Grootte van de box (kan later wijzigen)

dt = 0.04                     # Tijdstap voor simulatie
particles = []                # Lijst voor alle deeltjes in de simulatie
N = 40                        # Aantal lichte deeltjes
v_0 = 1                       # Maximale initiële snelheid van lichte deeltjes

# Aanmaken van deeltjes

for i in range(N-1):
    # Willekeurige snelheid, zodat |v| = v_0
    vx = np.random.uniform(-v_0, v_0)
    vy = np.random.choice([-1, 1]) * np.sqrt(v_0**2 - vx**2)
    # Willekeurige startpositie binnen de box
    pos = Box_length_0 * np.random.uniform(-1, 1, 2)
    # Voeg het lichte deeltje toe (massa=1, kleur=blauw)
    particles.append(
        ParticleClass(m=1.0, v=[vx, vy], r=pos, R=.5, c='blue')
    )

# Voeg zwaar deeltje toe (Brownian motion)

# Dit is het zwaardere deeltje (bijv. een pollenbolletje)
# Massa = 20x groter dan de lichte deeltjes
# Startpositie = midden van de box
# Snelheid = 0 (stilstaand)
# Kleur = rood (opvallen in visualisatie)
particles.append(
    ParticleClass(m=20.0, v=[0, 0], r=[0, 0], R=.5, c='red')
)

Er is een doos vol met deeltjes op willekeurige positie aangemaakt. We willen kijken waar de deeltjes zijn terechtgekomen. Hieronder staat dit weergegeven.

# Inspecteren van beginsituatie
plt.figure()

plt.xlabel('x')
plt.ylabel('y')

plt.xlim(-Box_length_0,Box_length_0)
plt.ylim(-Box_length_0,Box_length_0)


for particle, particle_object in enumerate(particles):
    plt.plot(particle_object.r[0],particle_object.r[1],color=particle_object.c,marker='.')
    plt.arrow(particle_object.r[0],particle_object.r[1],
               particle_object.v[0],particle_object.v[1],
               head_width=0.05, head_length=0.1, color='red')
plt.show()

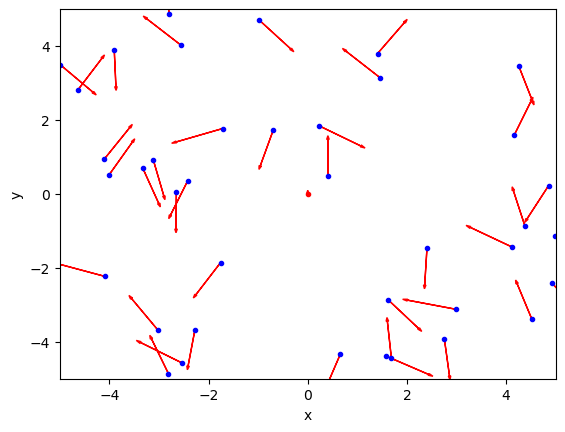

<Figure size 640x480 with 1 Axes>

We gaan nu de functies van de simulatie weer aanroepen:

# Het bepalen of er een botsing plaats vindt
def collide_detection(self, other):
    dx = self.r[0] - other.r[0]
    dy = self.r[1] - other.r[1]
    rr = self.R + other.R
    return  dx**2+dy**2 < rr**2

def particle_collision(p1: ParticleClass, p2: ParticleClass):
    """ past snelheden aan uitgaande van overlap """
    m1, m2 = p1.m, p2.m
    delta_r = p1.r - p2.r
    delta_v = p1.v - p2.v
    dot_product = np.dot(delta_r, delta_v)

    # Als deeltjes van elkaar weg bewegen dan geen botsing
    if dot_product >= 0: # '='-teken voorkomt ook problemen als delta_r == \vec{0}
        return

    distance_squared = np.dot(delta_r, delta_r)
    # Botsing oplossen volgens elastische botsing in 2D
    p1.v -= 2 * m2 / (m1 + m2) * dot_product / distance_squared * delta_r
    p2.v += 2 * m1 / (m1 + m2) * dot_product / distance_squared * delta_r

def handle_collisions(particles):
#your code/answer
    """ alle onderlinge botsingen afhandelen voor deeltjes in lijst """
    num_particles = len(particles)
    for i in range(num_particles):
        for j in range(i+1, num_particles):
            if collide_detection(particles[i], particles[j]):
                particle_collision(particles[i], particles[j])
#your code/answer

In onderstaande code geven we de code voor de simulatie en volgen we de positie van het zware deeltje.

# Tracking van deeltjes
track_x_heavy = []  # x-positie van zwaar deeltje
track_y_heavy = []  # y-positie van zwaar deeltje

track_x_light = []  # x-positie van licht deeltje
track_y_light = []  # y-positie van licht deeltje

# Kies een licht deeltje om te volgen (bijv. het eerste in de lijst)
light_index = 0

# Simulatie parameters
num_steps = 400  # aantal tijdstappen

for i in range(num_steps):
    # Update positie en botsingen met box
    for p in particles:
        p.update_position()
        p.boxcollision()

    # Los onderlinge botsingen op
    handle_collisions(particles)

    # Track het zware deeltje (laatste in de lijst)
    track_x_heavy.append(particles[N-1].r[0])
    track_y_heavy.append(particles[N-1].r[1])

    # Track het gekozen lichte deeltje
    track_x_light.append(particles[light_index].r[0])
    track_y_light.append(particles[light_index].r[1])

# Visualisatie
plt.figure(figsize=(6,6))
plt.plot(track_x_heavy, track_y_heavy, 'r', label='Zwaar deeltje')
plt.plot(track_x_light, track_y_light, 'b', label='Licht deeltje')
plt.xlabel('x')
plt.ylabel('y')
plt.title('Brownian motion: zwaar vs licht deeltje')
plt.xlim(-Box_length_0, Box_length_0)
plt.ylim(-Box_length_0, Box_length_0)
plt.legend()
plt.grid(True)
plt.show()

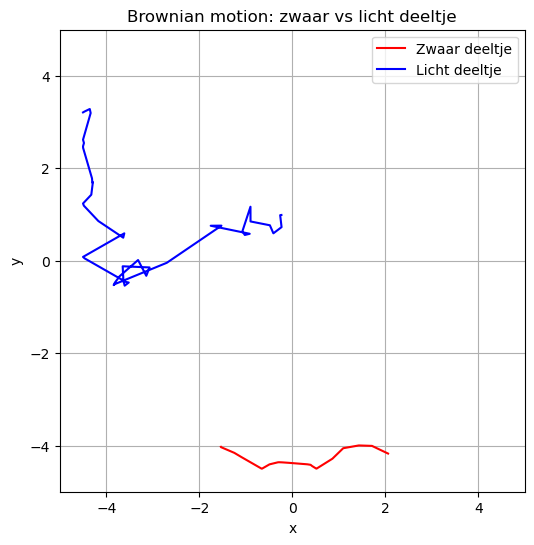

<Figure size 600x600 with 1 Axes>

We zouden gevoel willen krijgen voor het aantal botsingen dat per tijdseenheid plaatsvindt. Elke keer dat er een botsing plaatsvindt, zou de counter met 1 omhoog moeten gaan. Idealiter wordt het aantal botsingen opgeslagen in een array zodat je het aantal botsingen als functie van de tijd kunt weergeven.

# Tracking van deeltjes en botsingen
track_x_heavy = []  # x-positie van zwaar deeltje
track_y_heavy = []

track_x_light = []  # x-positie van licht deeltje
track_y_light = []

light_index = 0  # kies het eerste lichte deeltje om te volgen

num_steps = 400  # aantal tijdstappen

# Array om het aantal botsingen per tijdstap op te slaan
collisions_per_step = []

for i in range(num_steps):
    # Update positie en botsingen met de box
    for p in particles:
        p.update_position()
        p.boxcollision()

    # Handle particle collisions + tellen
    collision_count = 0  # teller voor deze tijdstap
    num_particles = len(particles)
    for i_p in range(num_particles):
        for j_p in range(i_p + 1, num_particles):
            if collide_detection(particles[i_p], particles[j_p]):
                particle_collision(particles[i_p], particles[j_p])
                collision_count += 1  # tel botsing

    collisions_per_step.append(collision_count)

    # Track posities
    track_x_heavy.append(particles[N-1].r[0])
    track_y_heavy.append(particles[N-1].r[1])

    track_x_light.append(particles[light_index].r[0])
    track_y_light.append(particles[light_index].r[1])

# Plot botsingen als functie van tijd
plt.figure(figsize=(6,4))
plt.plot(collisions_per_step, color='purple')
plt.xlabel('Tijdstap')
plt.ylabel('Aantal botsingen')
plt.title('Aantal botsingen per tijdstap')
plt.grid(True)
plt.show()

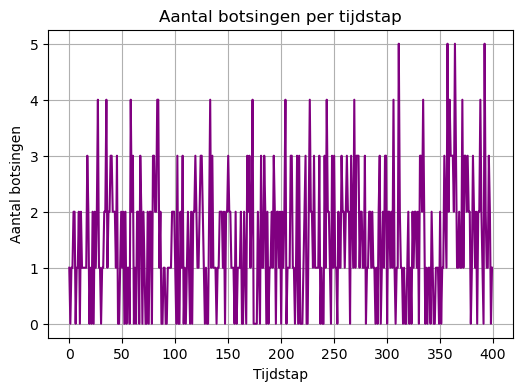

<Figure size 600x400 with 1 Axes>

In zulke fysica modellen is de afgelegde weg (afstand tussen begin en eindpunt) van belang. Deze afgelegde weg zegt iets over de snelheid van difussie. Idealiter bekijken we een histogram. Maar voor een histogram hebben we veel deeltjes nodig.

#your code/answer
import numpy as np
import matplotlib.pyplot as plt

# Box en deeltjes parameters
N = 361               # totaal aantal deeltjes
v_0 = 1               # snelheid lichte deeltjes
dt = 0.04
num_steps = 400       # aantal tijdstappen

# Boxgrootte mee laten schalen met aantal deeltjes
Box_size_0 = 2 * np.sqrt(N)  # ruwe schaal afhankelijk van aantal deeltjes
Box_length_0 = Box_size_0 / 2
Box_length = Box_length_0

# ParticleClass (zelfde als eerder)
class ParticleClass:
    def __init__(self, m, v, r, R, c):
        self.m = m
        self.v = np.array(v, dtype=float)
        self.r = np.array(r, dtype=float)
        self.R = np.array(R, dtype=float)
        self.c = c
        self.r_initial = self.r.copy()  # sla beginpositie op

    def update_position(self):
        self.r += self.v * dt

    def boxcollision(self):
        if abs(self.r[0]) + self.R > Box_length:
            self.v[0] = -self.v[0]
            self.r[0] = np.sign(self.r[0]) * (Box_length - self.R)
        if abs(self.r[1]) + self.R > Box_length:
            self.v[1] = -self.v[1]
            self.r[1] = np.sign(self.r[1]) * (Box_length - self.R)

# Collisions functies
def collide_detection(self, other):
    dx = self.r[0] - other.r[0]
    dy = self.r[1] - other.r[1]
    rr = self.R + other.R
    return dx**2 + dy**2 < rr**2

def particle_collision(p1: ParticleClass, p2: ParticleClass):
    m1, m2 = p1.m, p2.m
    delta_r = p1.r - p2.r
    delta_v = p1.v - p2.v
    dot_product = np.dot(delta_r, delta_v)
    if dot_product >= 0:
        return
    distance_squared = np.dot(delta_r, delta_r)
    p1.v -= 2 * m2 / (m1 + m2) * dot_product / distance_squared * delta_r
    p2.v += 2 * m1 / (m1 + m2) * dot_product / distance_squared * delta_r

def handle_collisions(particles):
    num_particles = len(particles)
    for i in range(num_particles):
        for j in range(i+1, num_particles):
            if collide_detection(particles[i], particles[j]):
                particle_collision(particles[i], particles[j])

# Aanmaken deeltjes
particles = []

# Lichte deeltjes
for i in range(N-1):
    vx = np.random.uniform(-v_0, v_0)
    vy = np.random.choice([-1, 1]) * np.sqrt(v_0**2 - vx**2)
    pos = Box_length_0 * np.random.uniform(-1,1,2)
    particles.append(ParticleClass(m=1.0, v=[vx, vy], r=pos, R=0.5, c='blue'))

# Zwaar deeltje
particles.append(ParticleClass(m=20.0, v=[0,0], r=[0,0], R=0.5, c='red'))

# Simulatie loop
for step in range(num_steps):
    for p in particles:
        p.update_position()
        p.boxcollision()
    handle_collisions(particles)

# Afgelegde weg berekenen
distances = [np.linalg.norm(p.r - p.r_initial) for p in particles]

# Histogram plotten
plt.figure(figsize=(8,5))
plt.hist(distances[:-1], bins=30, color='blue', alpha=0.7, label='Lichte deeltjes')
plt.axvline(distances[-1], color='red', linewidth=2, label='Zwaar deeltje')
plt.xlabel('Afgelegde weg')
plt.ylabel('Aantal deeltjes')
plt.title('Histogram van afgelegde weg (Brownian motion)')
plt.legend()
plt.grid(True)
plt.show()

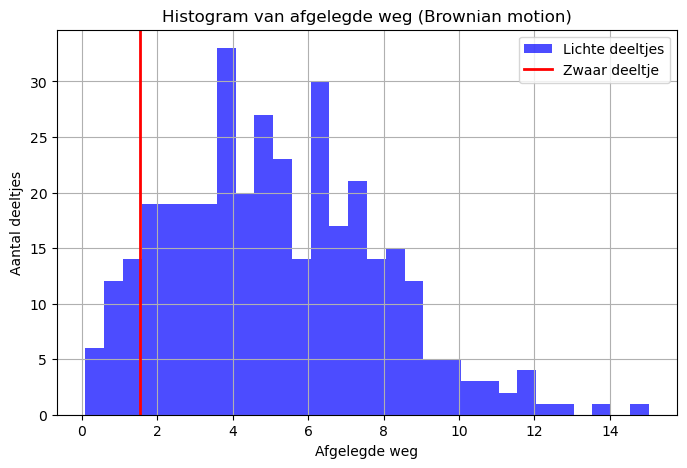

<Figure size 800x500 with 1 Axes>

En nu we toch bezig zijn met twee verschillende deeltjes....

We kunnen twee “groepen” van deeltjes aanmaken, elk met een andere massa. Als we dan de zwaartekracht aan zetten, dan zouden we verwachten dat de lichtere deeltjes boven komen “drijven”.

import numpy as np
import matplotlib.pyplot as plt

# Box en simulatie parameters
N = 722                 # verdubbeld aantal deeltjes
v_0 = 1
dt = 0.04
num_steps = 400

Box_width = 20
Box_height = 40         # 2x zo hoog als breed
Box_length_x = Box_width / 2
Box_length_y = Box_height / 2

g = 5.0                 # kunstmatige grote zwaartekracht in y-richting

# ParticleClass met zwaartekracht
class ParticleClass:
    def __init__(self, m, v, r, R, c):
        self.m = m
        self.v = np.array(v, dtype=float)
        self.r = np.array(r, dtype=float)
        self.R = np.array(R, dtype=float)
        self.c = c
        self.r_initial = self.r.copy()

    def update_position(self):
        # zwaartekracht in y-richting: v_y += a*dt, a = g/m
        self.v[1] -= g * dt  # 'omlaag' in negatieve y-richting
        self.r += self.v * dt

    def boxcollision(self):
        # horizontale wanden
        if abs(self.r[0]) + self.R > Box_length_x:
            self.v[0] = -self.v[0]
            self.r[0] = np.sign(self.r[0]) * (Box_length_x - self.R)
        # verticale wanden
        if abs(self.r[1]) + self.R > Box_length_y:
            self.v[1] = -self.v[1]
            self.r[1] = np.sign(self.r[1]) * (Box_length_y - self.R)

# Collisions functies (zelfde als eerder)
def collide_detection(self, other):
    dx = self.r[0] - other.r[0]
    dy = self.r[1] - other.r[1]
    rr = self.R + other.R
    return dx**2 + dy**2 < rr**2

def particle_collision(p1: ParticleClass, p2: ParticleClass):
    m1, m2 = p1.m, p2.m
    delta_r = p1.r - p2.r
    delta_v = p1.v - p2.v
    dot_product = np.dot(delta_r, delta_v)
    if dot_product >= 0:
        return
    distance_squared = np.dot(delta_r, delta_r)
    p1.v -= 2 * m2 / (m1 + m2) * dot_product / distance_squared * delta_r
    p2.v += 2 * m1 / (m1 + m2) * dot_product / distance_squared * delta_r

def handle_collisions(particles):
    num_particles = len(particles)
    for i in range(num_particles):
        for j in range(i+1, num_particles):
            if collide_detection(particles[i], particles[j]):
                particle_collision(particles[i], particles[j])

# Aanmaken deeltjes
particles = []

# Eerste groep: lichte deeltjes
for i in range(N//2):
    vx = np.random.uniform(-v_0, v_0)
    vy = np.random.choice([-1,1]) * np.sqrt(v_0**2 - vx**2)
    pos = np.array([np.random.uniform(-Box_length_x, Box_length_x),
                    np.random.uniform(-Box_length_y, Box_length_y)])
    particles.append(ParticleClass(m=1.0, v=[vx, vy], r=pos, R=0.5, c='blue'))

# Tweede groep: zwaardere deeltjes
for i in range(N//2):
    vx = np.random.uniform(-v_0, v_0)
    vy = np.random.choice([-1,1]) * np.sqrt(v_0**2 - vx**2)
    pos = np.array([np.random.uniform(-Box_length_x, Box_length_x),
                    np.random.uniform(-Box_length_y, Box_length_y)])
    particles.append(ParticleClass(m=5.0, v=[vx, vy], r=pos, R=0.5, c='red'))

# Simulatie loop
for step in range(num_steps):
    for p in particles:
        p.update_position()
        p.boxcollision()
    handle_collisions(particles)

# Visualisatie

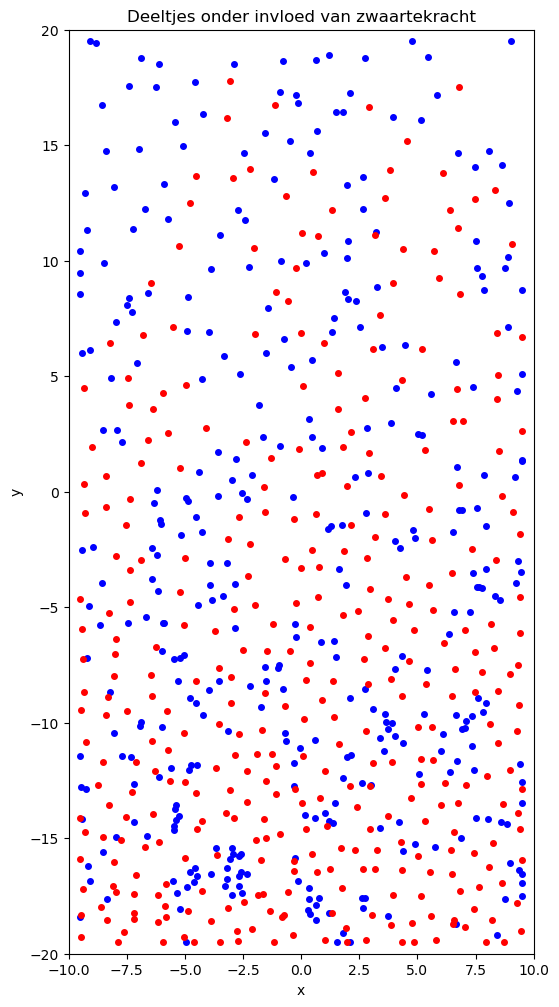

plt.figure(figsize=(6,12))  # hoog/smal vanwege boxverhouding
for p in particles:
    plt.plot(p.r[0], p.r[1], marker='o', color=p.c, markersize=4)
plt.xlabel('x')
plt.ylabel('y')
plt.title('Deeltjes onder invloed van zwaartekracht')
plt.xlim(-Box_length_x, Box_length_x)
plt.ylim(-Box_length_y, Box_length_y)
plt.show()
<Figure size 600x1200 with 1 Axes>
VSC
Recap
VSC
Druk, temperatuur en energie
